Úvod

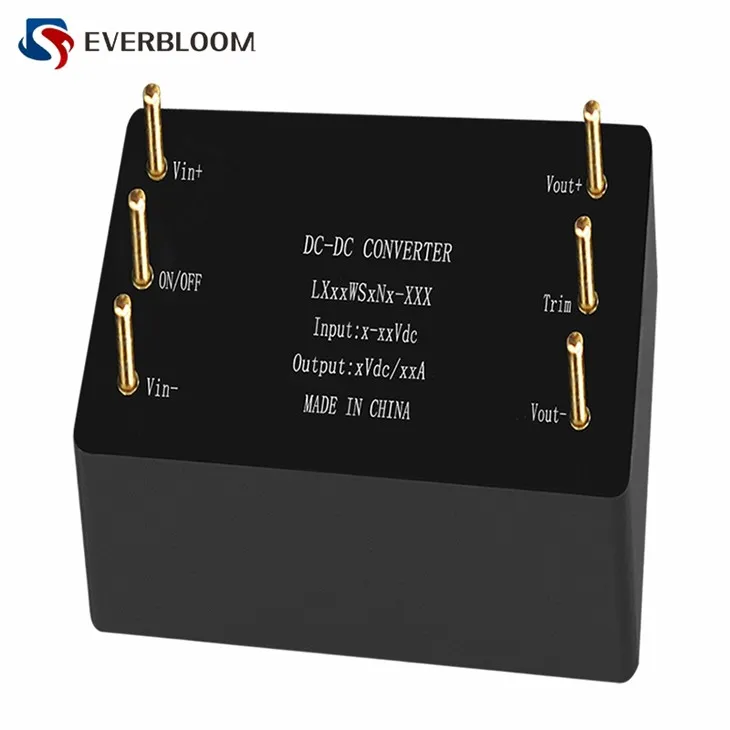

1/8 Brick Isolated Power Converter je vysoko-účinný DC{3}}modul DC s výkonom až 200 W v kompaktnom rozmere 60,7 × 25,7 × 12,7 mm.
Výhoda
Vysoká bezpečnosť izolácie
Izolácia 1500Vdc vstupu-k-výstupu/puzdru zaisťuje elektrickú bezpečnosť a spoľahlivú prevádzku v priemyselných aplikáciách.
Presné ovládanie napätia
Diaľkové snímanie a nastavenie trimu poskytujú presnú reguláciu napätia pri premenlivom zaťažení.
Tepelná odolnosť
Schopný vydržať 500 tepelných cyklov od -55 stupňov do +125 stupňov bez zníženia výkonu.
Odolnosť proti vibráciám
Zachováva stabilitu výstupu s odchýlkou iba 0,1 % počas testovania vibrácií 50 g.
Špecifikácia
|
Číslo modelu |
Vstupný rozsah Vdc |
Výstupné napätie Vdc |
Výstupný prúd @Plné zaťaženie A |
Efektívnosť % |
Vlnenie a hluk mV p-p |
Maximálny kondenzátor zaťaženie uF |
|
LM28S5E150-NNMG |
16-40 |
5.0 |
30 |
88 |
30 |
8000 |
|
LM28S12E200-NNMG |
16-40 |
12 |
16.7 |
89 |
50 |
2000 |
|
LM28S28E200-NNMG |
16-40 |
28 |
7.2 |
92 |
70 |
1000 |
|
LM28S24E200-NNMG |
16-40 |
24 |
8.4 |
92.5 |
100 |
2000 |
|
LM28S48E100-NNMG |
16-40 |
48 |
2.1 |
91 |
100 |
1500 |
|
Parameter |
Min |
Typické |
Max |
Jednotka |
Podmienky |
|
Rozsah vstupného napätia |
16 |
28 |
40 |
Vdc |
Všetky modely |
|
Izolačné napätie |
- |
- |
2250 |
Vdc |
Vstup-výstup/prípad |
|
Frekvencia spínania |
- |
330 |
- |
kHz |
Nominálny vstup |
|
Prevádzková teplota |
-55 |
- |
105 |
stupňa |
H.Ex. vonkajšia teplota |
|
MTBF |
2 |
- |
- |
Mhrs |
MIL-HDBK-217F |
|
Hmotnosť |
- |
65 |
- |
g |
- |
Detaily dizajnu
Mechanické rozmery: 60,7 (D) × 25,7 (Š) × 12,7 (V) mm (priemyselný-štandard 1/8-tehla)
Konfigurácia pinov:
|
Pin |
Označenie |
Funkcia |
|
1 |
Vin+ |
Kladné vstupné napätie |
|
2 |
ON/OFF |
Terminál na diaľkové ovládanie |
|
3 |
Vin- |
Záporné vstupné napätie |
|
4 |
Odhlásiť sa- |
Záporné výstupné napätie |
|
5 |
Zmysel- |
Diaľkové snímanie napätia záporné |
|
6 |
Orezať |
Nastavenie výstupného napätia |
|
7 |
Zmysel+ |
Diaľkové snímanie napätia pozitívne |
|
8 |
Vout+ |
Kladné výstupné napätie |
Tepelné inovácie: Základná doska z hliníkovej zliatiny s tepelným odporom 10 stupňov /W (prirodzená konvekcia)
Montáž: Štandardné spájkovanie-dier s priemerom kolíka 1,5 mm
Aplikácia
Čo ponúkame
Rýchle prispôsobenie- Špeciálne napätia dodané do 48 hodín.
Tepelná simulácia- CFD modelovanie pre optimalizovaný tepelný dizajn.
Proto súpravy- Hodnotiace tabule s GUI na testovanie.
3-ročná záruka- Pokrytie pre priemyselné použitie a{1}}využitie s vysokým dopytom.
Predbežná{0}}zhoda EMC- Zabezpečuje elektromagnetickú kompatibilitu.
Záruka životného cyklu- 10-ročná nepretržitá dodávka pre dlhodobé-projekty.
